Качество смазки: по каким параметрам его оценивать

Вопрос «как оценить качество смазки» для снабженца и инженера решается не на уровне ощущений, а через паспорт качества: набор стандартных технических параметров в общепринятых физических величинах и числовом формате. Именно эти числа — нагрузка сваривания, температура каплепадения, класс консистенции NLGI, вязкость базового масла — позволяют объективно сравнить два продукта и понять, подходит ли смазка под конкретный узел трения. Ниже разбираем, какие именно характеристики формируют качество пластичной смазки, какими приборами их измеряют и как читать паспорта, чтобы сравнить два материала корректно.

Что такое качество смазочного материала

Качество смазочного материала — это не маркетинговая характеристика, а совокупность измеримых эксплуатационных свойств, описанных в общепринятых физических величинах. У каждого свойства есть метод испытания (как правило, стандарт DIN, ISO или ГОСТ), прибор и единица измерения. Поэтому «хорошая» или «плохая» смазка — формулировки бытовые; инженер оперирует конкретными цифрами и допусками, под которые рассчитан узел.

Ключевое следствие такого подхода: качество всегда оценивается относительно условий применения. Смазка с температурой каплепадения 180 °C избыточна для тихоходного подшипника при +40 °C и недостаточна для горячего узла при +150 °C. Поэтому оценка качества — это сопоставление паспортных параметров материала с требованиями конкретного узла трения, а не поиск абстрактно «лучшей» смазки.

Технические параметры свойств пластичной смазки

Эксплуатационные свойства пластичной смазки описываются устойчивым набором параметров. Понимание каждого из них — основа того, чтобы правильно сравнить две смазки и подобрать замену:

1. Трибологические (смазочные) свойства — характеризуются нагрузкой сваривания Рсв, индексом задира Из, диаметром пятна износа Ди и критической нагрузкой Ркр. Измеряются на четырёхшариковой машине трения (ЧШМ) в ньютонах (или килограммах-силах) и миллиметрах. Это главные показатели противозадирной (EP) и противоизносной (AW) эффективности.
2. Густота (консистенция) — характеризуется классом по стандарту NLGI и измеряется на пенетрометре: глубина погружения стандартного конуса в десятых долях миллиметра. Чем больше пенетрация, тем мягче смазка.
3. Высокотемпературные свойства — оцениваются температурой каплепадения: температурой, при которой смазка теряет структуру и начинает капать. Определяет верхнюю границу кратковременного нагрева.
4. Вязкость базового масла — выражается в сантистоксах (сСт, мм²/с) при 40 °C. Именно базовое масло формирует несущую масляную плёнку, поэтому его вязкость напрямую влияет на нагрузочную способность и прокачиваемость.
5. Коллоидная стабильность (синерезис) — измеряется как доля масла, выделившегося из смазки под давлением, в процентах. Чем меньше синерезис, тем дольше смазка сохраняет однородность в узле и при хранении.
6. Механическая (тиксотропная) стабильность — способность смазки восстанавливать структуру после механического разрушения, важна для подшипников с высокими оборотами.
7. Низкотемпературные свойства и прокачиваемость — описываются эффективной вязкостью при отрицательных температурах: определяют, прокачается ли смазка по централизованной системе зимой.
8. Прочие физико-химические свойства — содержание свободной щёлочи/кислоты, испаряемость, водостойкость и др. — приводятся в паспорте как дополнительные показатели.

Приборы для измерения параметров смазок

За каждым числом в паспорте стоит лабораторный метод. Знание приборов помогает понимать, что именно гарантирует производитель и насколько результаты сопоставимы между поставщиками.

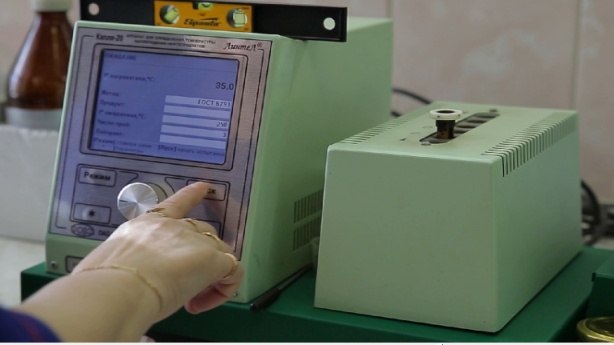

Температуру каплепадения определяют в стандартном приборе по методу DIN ISO 2176: образец нагревают до момента отрыва первой капли. Это верхняя температурная характеристика, ограничивающая применение смазки в горячих узлах.

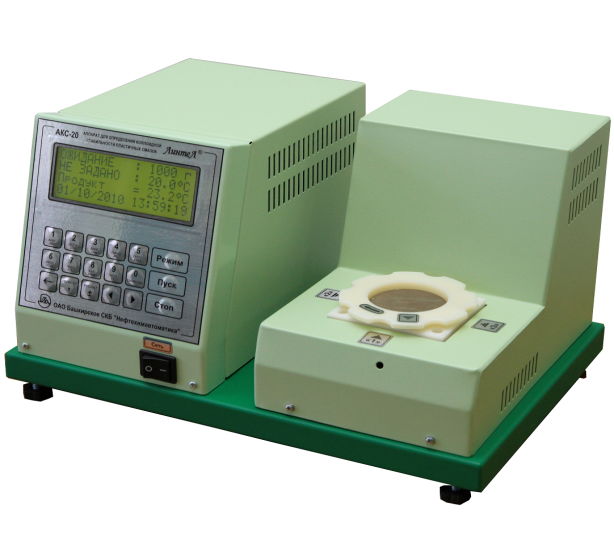

Коллоидную стабильность оценивают по объёму масла, отжатого из смазки под нагрузкой, — результат показывает склонность к расслоению при длительном хранении и в работе.

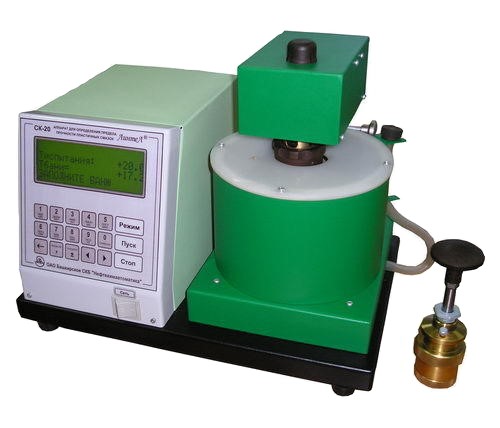

Предел прочности на сдвиг характеризует, при каком напряжении смазка начинает течь, — параметр важен для вертикальных и наклонных узлов, где смазка не должна стекать.

Пенетрометр (DIN ISO 2137) измеряет глубину погружения конуса за 5 секунд при 25 °C. По пенетрации присваивается класс NLGI: например, диапазон 265–295 (0,1 мм) соответствует классу NLGI 2 — самой распространённой консистенции для подшипников.

Четырёхшариковая машина трения — ключевой трибологический прибор (DIN 51350). Три неподвижных шарика и один вращающийся под нагрузкой моделируют контакт металл–металл. По результатам определяют нагрузку сваривания, индекс задира, диаметр пятна износа и критическую нагрузку.

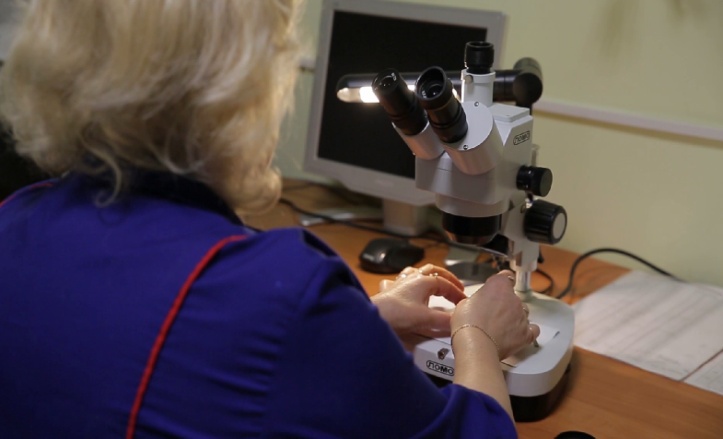

После испытания на ЧШМ под микроскопом замеряют диаметр пятна износа на шариках: чем меньше пятно, тем выше противоизносные свойства. Нагрузка сваривания фиксирует момент, когда масляная плёнка разрушается и шарики свариваются, — это предел противозадирной защиты.

Ключевые цифры паспорта смазки

Чтобы перейти от теории к практике, полезно держать в голове опорные значения для типовой пластичной смазки класса NLGI 2 на литиевом загустителе — именно их в первую очередь сравнивают при подборе аналога.

Как сравнивать смазки по паспортам качества

Корректное сравнение строится по принципу «параметр к параметру при одинаковом методе испытания». Если у двух смазок температура каплепадения измерена по разным стандартам, числа напрямую не сопоставимы. Алгоритм оценки следующий:

1. Сверьте тип загустителя и базового масла. Литиевый комплекс, кальциевый сульфонат, полимочевина ведут себя по-разному в воде и при нагреве; минеральная и синтетическая база дают разный ресурс.
2. Сопоставьте класс NLGI и пенетрацию. Это гарантия одинаковой густоты — смазка не вытечет и не «застрянет» в узле.
3. Сравните температурный диапазон и каплепадение. Нижняя граница важна для зимней прокачиваемости, верхняя — для горячих узлов.
4. Оцените вязкость базового масла при 40 °C. Разница в 1,5–2 раза меняет нагрузочную способность плёнки — это критично для тяжелонагруженных тихоходных подшипников.
5. Проверьте трибологию по ЧШМ. Нагрузка сваривания и диаметр пятна износа показывают реальную противозадирную и противоизносную защиту.

Только когда совпадают тип загустителя, природа и вязкость базы, класс NLGI и температурный диапазон, а трибологические показатели не ниже исходных, две смазки можно считать взаимозаменяемыми. Подробнее методику разбираем в материале о том, как подобрать аналог смазки.

Пример сравнения: ARGO Elit X и Mobilgrease XHP 222

Разберём оценку качества на примере двух популярных пластичных смазок: ARGO Elit X EP 2 отечественного производства и Mobilgrease XHP 222. Обе — литиево-комплексные на минеральной базе, класса NLGI 2, что уже делает их кандидатами на взаимозаменяемость. Сводим паспортные данные в одну таблицу — так нагляднее всего видно совпадения и различия по объективным физическим величинам.

Из таблицы видно: по типу загустителя, классу NLGI, пенетрации, вязкости базового масла и диаметру пятна износа смазки идентичны. Расхождения точечные: у Mobilgrease XHP 222 выше температура каплепадения (280 против 260 °C), у ARGO Elit X — шире нижняя граница рабочих температур (−30 против −20 °C) и выше нагрузка сваривания (3283 против 3087 Н). По индексу задира и критической нагрузке Mobil данные не публикует (н.д.), поэтому прямое сравнение этих двух параметров невозможно — это нормальная ситуация, и оценку ведут по совпадающим показателям.

Практический вывод: по совокупности паспортных параметров смазки взаимозаменяемы в большинстве узлов; ARGO Elit X предпочтительнее для более холодного климата и высоконагруженных узлов, тогда как Mobilgrease XHP 222 имеет небольшой запас по верхней температуре. Именно так — на языке объективных физических величин — и оценивается качество: не «лучше/хуже вообще», а соответствие требованиям конкретного применения.
